随着纺织设备自动化程度越来越高，变频器和PLC电路板等已成为纺织设备不可缺少的主要器件。但随着设备多年运行，电路板故障时有发生，使企业的维修费用不断升高。小编总结了一些电路板维修、元件测试的小经验和技巧分享给大家。

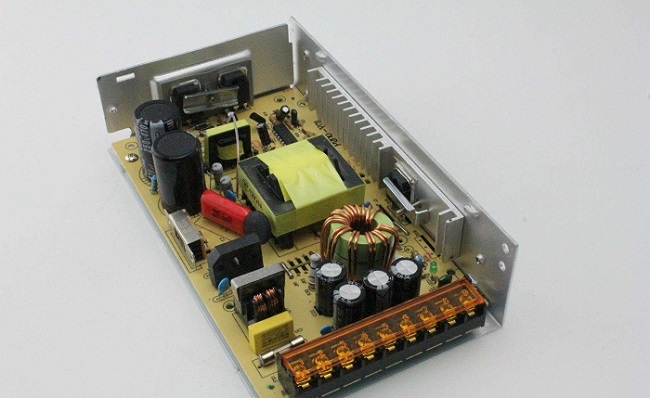

开关电源电路板的维修

通电后烧保险，是整流桥、开关管电源集成块(UC3842)或电源滤波电容等损坏。

开关电源板通电后测量电源滤波电容两端电压正常，断电后电源滤波电容两端电压不能在很短的时间消失，证明是开关管的启动电阻不通。

开关电源板无输出，可将电路板上的电解电容部代换，可得到事半功倍的效果。

开关电源板输出电压不稳，是开关电源板上可调电阻接触不良或稳压块(T431)光耦等性能不良或损坏。

开关电源板上的开关管经常损坏，可能是开关管的高频尖脉冲电路电容或电阻不良。

变频器伺服控制器在冷态状态通电时，显示屏数字闪烁，不能运行，待几分钟后才能正常使用，并逐渐会变得时间越来越长，大多数原因都是开关电源一次和两次侧电解电容漏电，电容容量变小造成的。

在线测量电阻阻值，应小于等于电阻的标称阻值为正常，否则不正常。

梳棉滤尘电气控制PLC的故障

若为电源指示灯不亮，无输出，经在线检测，保险2A烧断，1N4007和0.47VF/400电解电容击穿损坏。更换保险和1N4007后，如果无0.47VF/400电解电容，可用两个1VF、400V电解电容串联代换，使PLC工作正常，效果良好。

CPU测试

CPU工作的主要条件为3要素：正常的工作电压及接地；时钟振荡正常；复位（清零）电路正常。

(1)正常的工作电压及接地

任何电器都必须有电源才能工作，CPU也不例外。必须保证CPU供电引脚与接地引脚间的电源电压正确，而且CPU对电源的要求更为严格，通常是5V±10%，这是微处理器正常工作的首要条件。

(2)时钟振荡正常

时钟信号是CPU工作的灵魂，只有在时序脉冲信号的作用下，CPU才能顺序读取指令并执行指令。

(3)复位（清零）电路正常

复位就是使CPU恢复到一定的状态，实质上完成的是内部存储器等的初始化，因此复位电压必须标准。

复位，用万用表直流电压档测试复位点，在开关机状态下，瞬间有无电压，有明显的电压波动为正常。

震荡电路，大多数晶体管振荡器，一脚电压高(2V以上)，另一脚电压低(零点几伏)，碰撞晶体管振荡器两脚，若测试得高电压脚，电压有明显变化，说明CPU内部时钟震荡电路工作正常。

根据上面的维修小技巧

在遇到相关问题时

可以试着自己解决

省时省力的同时

有助于增强自身的维修技能！
