纺丝机的名词耳熟能详

许多人对她的了解也仅限于此

今天小编带大家深入解剖纺丝机

探秘其四大功能区！

涤纶长丝前纺岗位主要包括切片干燥、熔融、纺丝、冷却、卷绕，此外还包括辅助单元热媒系统、吹风系统和油剂系统。

本岗位利用螺杆挤压机把经过干燥合格的切片熔融混合，输送到用热媒保温的纺丝箱体内，经计量泵计量，熔体以精确的流量和较高的压力通过过滤层，由喷丝孔喷出丝状，在纺丝窗体内，受到恒温恒湿定量的冷却风均匀冷却固化后，给湿上油，在卷绕机上卷成丝桶。

认识纺丝机

一般纺丝机本身具备4个功能区。

①高聚物熔融装置：螺杆挤出机。

②熔体输送、分配、纺丝及保温装置：弯管、纺丝箱体(熔体分配管、计量泵、纺丝头组件)。

③丝条冷却装置：纺丝窗及冷却套筒。

④丝条收集装置：给湿上油机构、导丝结构、卷绕机或受丝装置。

一、熔融装置

（1）作用：固体物料的供给、聚合物熔融、熔体定量挤出。

（2）螺杆三段：进料段、压缩段、计量段。

（3）螺杆挤出机工作原理：即螺杆的分区和物料在螺杆各区中的运动。

①  进料区(固化区) 等深螺杆。

②  前半部(冷却区) 夹套盘管或螺杆内芯通冷却水，＜100℃防止物料过早熔融而环结堵料保护螺杆传动机构不受热。

③  后半部(预热区) 防止物料从进料区到压缩区温度突变。

④  压缩区(熔融区) 渐变或突变螺杆熔融物料(加热、剪切)并压缩(螺槽容积变小)；将空气或水蒸气返回进料区。

⑤  计量区(均化区)等浅螺杆。

二、熔体输送、分配、纺丝及保温装置

（1）弯管：螺杆挤出机至纺丝箱体的熔体输送管道(一端与螺杆出口相接另一端与纺丝机熔体分配管相接)—夹套内联苯-联苯醚混合物加热(熔体保温)。

（2）纺丝箱体：熔体分配管+联苯加热箱+纺丝泵及其传动装置+纺丝头组件。

①  熔体分配管的原则

②  确保熔体到达各纺丝位的距离相同熔体在分配管中停留时间短；折回少。

③  熔体分配管的形式  分支式、辐射式。

（3）纺丝箱体的加热 (联苯加热箱)

（4）计量泵、高温齿轮泵。

（5）纺丝头组件

①  作用：过滤熔体，防止堵塞喷丝孔熔体充分混合，减少熔体黏度差异，把熔体均匀分散到喷丝孔的每个小孔中去，形成熔体细流。

②  结构：喷丝板+熔体分配板+熔体过滤材料+组装套的结合件。

三、纺丝箱体的加热 (联苯加热箱)

①  作用：对熔体分配管、计量泵、纺丝头组件的保温加热作用。

②  方式：联苯-联苯醚热载体(联苯/联苯醚一26.5%/73.5%)，用电热棒加热。

③  保温：80～100mm保温层，填充超细玻璃纤维或其他绝热材料。

四、丝条冷却装置

（1）纺丝窗：使丝条在冷却过程中只受定向、定量和定质的空气流冷却，冷却速率均匀一致，纤维凝固位置固定（不受周围气流影响）。

（2）缓冷室：下部设前后两块插板，使其与冷却纺丝筒隔开，上部有闭锁器，使喷丝板下形成缓冷区；长30~200mm；防止冷却风吹冷喷丝板面、降低卷绕丝双折射、提高拉伸性。

五、丝条收集装置

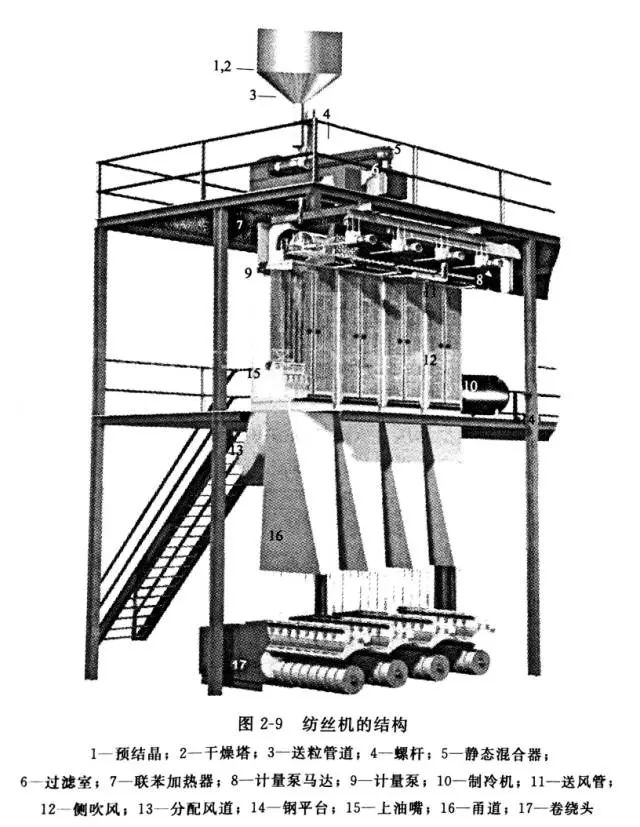

纺丝机的结构如图2-9所示。

富邦专注研发和生产涤纶POY纺丝机

带你走进化纤世界

深入了解纺丝机那些事！
